应用铁矿尾矿浓缩、铜矿浓密、煤泥脱水、化工浆液处理

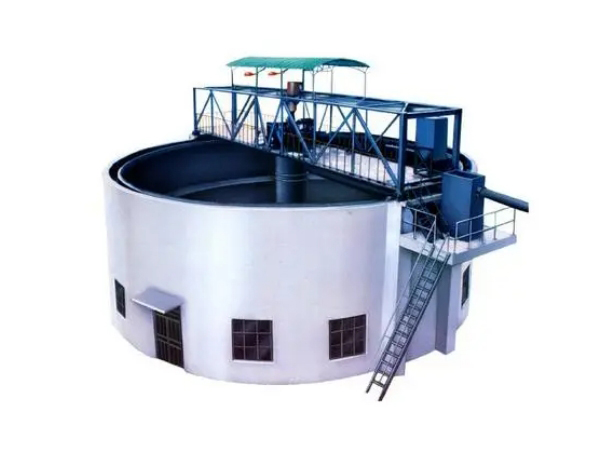

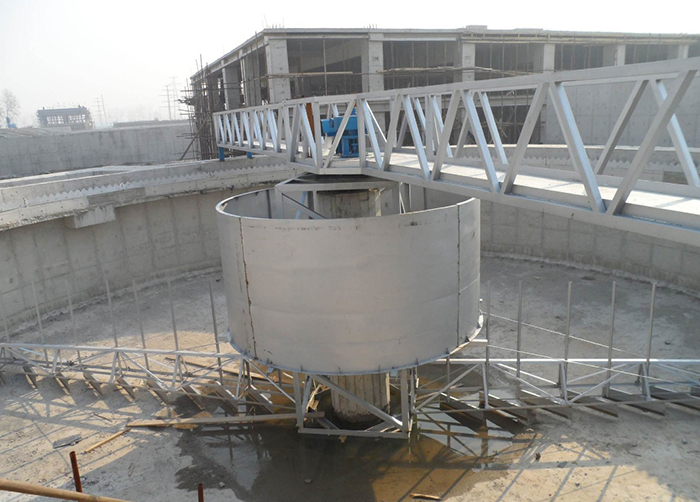

周边传动式浓缩机是哈密地区矿业、化工及污水处理中用于浓缩固液混合物的关键设备，尤其适用于尾矿脱水、高浊度浆液处理等场景。以下结合哈密多风沙、温差大、高盐碱水质等环境特点，从设计优化、选型参数到运维策略进行完整解析：
| 环境挑战 | 针对性解决方案 |
|---|---|
| 强风沙 | 全封闭槽体（顶部防尘罩+侧壁硅胶密封）+ 传动齿轮箱IP68防护等级 |
| 温差 | 槽体采用Q345ND低合金钢（耐-40℃低温冲击） + 润滑系统宽温油脂（-40℃~150℃） |
| 高盐碱水质 | 槽体内衬超高分子量聚乙烯（UHMWPE，耐pH 2~12） + 316L不锈钢紧固件 |
| 干旱缺水 | 配套絮凝剂自动投加系统（APAM/PAM） + 溢流水循环利用率≥85% |

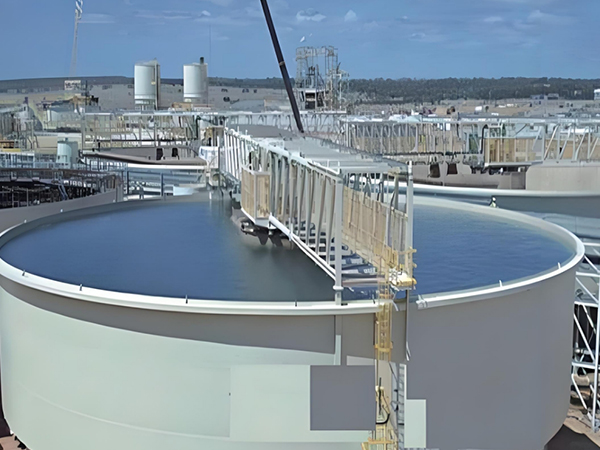

传动系统：
周边齿轮-齿条驱动（模数≥20，齿面渗碳淬火HRC58-62），配备液压提升装置（过载保护，提升力≥200kN）。
变频电机（0.1~1r/min无级调速） + 高海拔功率补偿（海拔每千米+8%）。

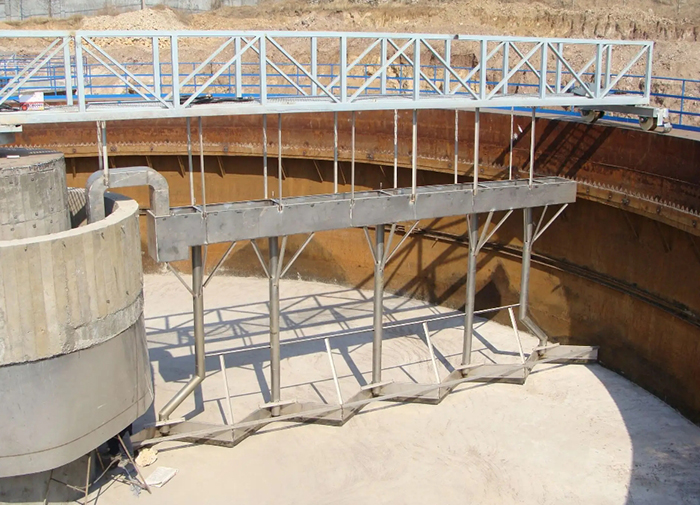

耙架系统：
桁架式耙臂（截面高度≥600mm），底部焊接NM450耐磨合金刮板（厚度≥15mm）。
倾斜角度可调（10°~15°），适应矿浆浓度20%~60%（w/w）。
槽体设计：
锥形底（坡度≥12°） + 内衬UHMWPE防粘衬板（厚度≥30mm）。
溢流堰配备可调式挡板（精度±2mm），溢流水悬浮物（SS）≤100mg/L。
| 参数项 | 标准范围 | 本地适配建议 |
|---|---|---|
| 槽体直径 | Φ20~Φ100m | 矿业尾矿常用Φ30~60m（哈密矿区典型规模） |
| 处理能力 | 1000~15,000 t/d | 按公式 A=Q/(C×K) 计算（Q干矿量t/d，C单位面积处理量0.5~2.0t/(m²·h)，K修正系数0.8~1.2） |
| 驱动功率 | 11~90 kW | 高海拔功率补偿+软启动器（适应哈密电网波动） |
| 耙架扭矩 | 100~1000 kN·m | 矿浆密度＞1.5t/m³时选高扭矩型号 |
| 底流浓度 | 50%~75%（w/w） | 配备底流浓度在线监测（精度±2%） |
| 能耗 | 0.3~1.0 kWh/t | 变频控制可节能20%~30% |
| 应用场景 | 典型物料 | 配置要点 |
|---|---|---|
| 铁矿尾矿浓缩 | 磁选尾矿（密度3.0~3.5t/m³） | 高扭矩耙架（≥500kN·m）+ 耐磨刮板（HRC60） |
| 铜矿浓密 | 浮选尾矿（含硫，pH 1~3） | 316L不锈钢耙臂 + 环氧树脂防腐涂层 |
| 煤泥脱水 | 洗煤废水（含煤泥15%~30%） | 自动絮凝剂投加（APAM 0.5~1.5kg/t） |
| 化工浆液处理 | 钛白粉浆料（pH 1~2） | 耐酸衬胶槽体 + 钛合金螺栓 |
矿浆试验：提供500L矿浆样品，测定沉降曲线（初始沉降速率、压缩区高度）。
扭矩校核：按 T=K×D²×L×γ 计算（K=0.03~0.05，D槽径m，L耙臂长m，γ矿浆密度t/m³）。
供应商审核：要求提供有限元分析报告（槽体很大变形≤1/1000直径）及动态载荷测试视频。
| 部件 | 材质/型号 | 更换标准 | 本地供应商 |
|---|---|---|---|
| 耐磨刮板 | NM450钢板+硬质合金堆焊 | 磨损厚度＞原30% | 哈密金矿耐磨材料厂 |
| 驱动齿轮 | 20CrMnTi渗碳淬火 | 齿厚磨损＞15%或点蚀面积＞10% | 特变电工哈密服务中心 |
| UHMWPE衬板 | 厚度≥30mm | 破损面积＞20%或厚度＜15mm | 乌鲁木齐高分子科技 |
在线监测：安装扭矩传感器（预警值≥额定值80%）、泥位计（雷达式，精度±1cm）及pH探头。
远程诊断：通过物联网平台（如哈密工业云）实时传输数据，AI预测耙架过载风险。
节水优化：根据浊度反馈自动调节絮凝剂投加量（APAM用量0.5~2.0g/t）。
| 对比项 | 周边传动式浓缩机 | 中心传动式浓缩机 |
|---|---|---|
| 适用规模 | 大型（Φ≥30m） | 中小型（Φ≤30m） |
| 抗偏载能力 | 强（多点支撑，稳定性高） | 弱（单点驱动易偏载） |
| 维护便捷性 | 需停机维护（周期较长） | 可在线维护（液压提升便捷） |
| 哈密适应性 | 更适大风沙环境（结构稳固） | 密封性要求更高 |
| 成本 | 高（钢结构用量大） | 低（适合中小规模） |
